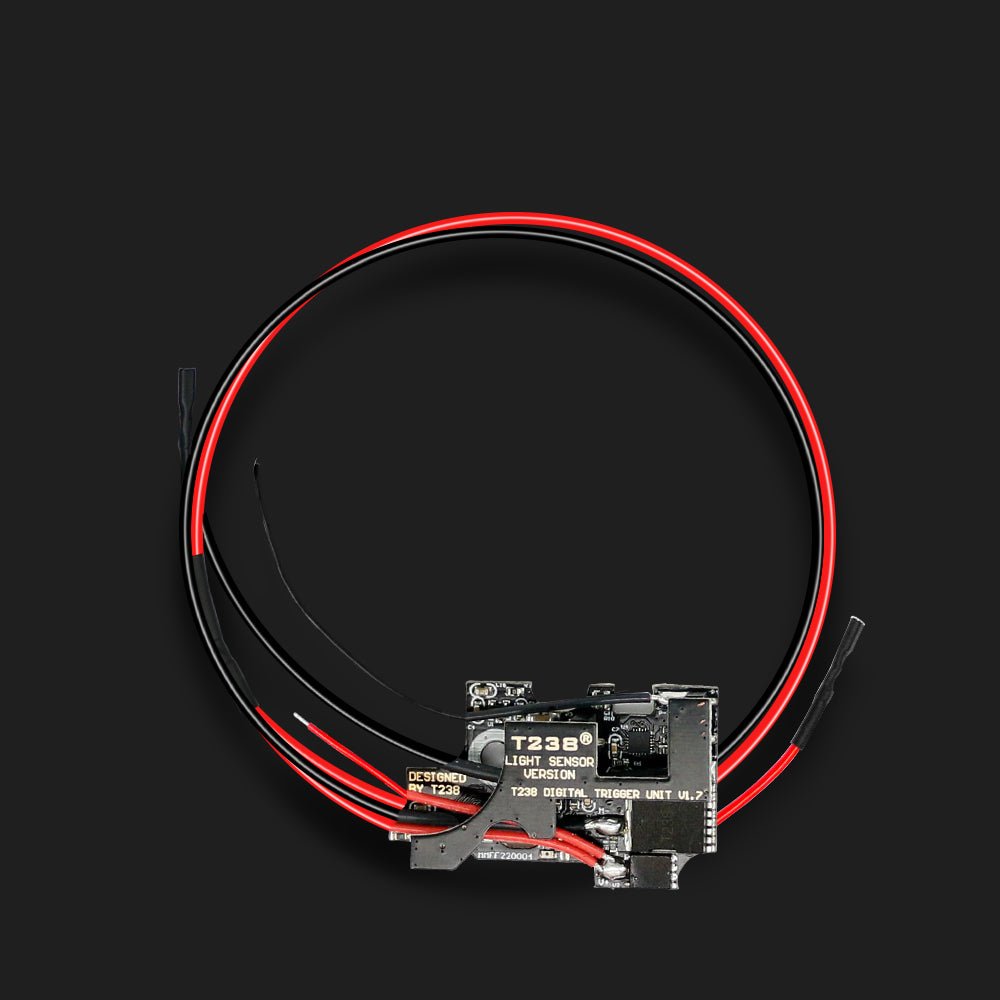

설치 단계
1 단계:
기계를 시동하기 전에 부품 가방 에서이 두 개의 스폰지 패드를 찾은 다음 뒷면의 노란색 접착제를 찢습니다.
2 단계:
핀 상단에 붙여 넣습니다.
STEP3 ：
패드를 아래로 누르고 핀을 통과하게하십시오.
4 단계 ：
같은 방식으로 다른 패드를하십시오.
스텝 5 ：
기어 박스의 다른쪽에 두꺼운 레이어가있는 경우 절단해야합니다.
STEP6 ：
상단 플레이트를 사용하여 연마 할 위치를 측정하고 녹색 원의 볼록 구조 위치를 완전히 제거해야합니다.
Step7 ：
기어 박스를 분리하고 컷오프 레버를 남겨서 반자동 위치를 측정하십시오.
스텝 8 ：
수평선 위치에서 컷오프 레버를 만들고, 선택기 플레이트를 왼쪽으로 왼쪽으로 옆으로 만들어 반자동 위치입니다.
선택기 센서가 여기에 있어야합니다 (파란색 화살표) 센서의 탐정 범위는 0.5-1mm입니다.
9 단계 ：
STEP10 ：
부착 된 흰색 스티커에 붙잡고 녹색 선의 왼쪽을 검은 색으로 꽂습니다.
백서의 평면은 센서의 0.5-1mm 범위 내에 있어야합니다.
선택기 센서가 백서를 감지 할 수없는 경우 백서의 두께를 변경해야합니다.
STEP11 ：
회로 보드 설치를 시작하고 먼저 하단 보드를 기어 박스에 넣고 나사 구멍과 정렬하지 않으면 해당 호환성 수정을하십시오.
STEP12 ：
소프트 패드를 찾아 아래 위치에 넣으십시오.
13 단계 ：
회로 보드가 기울어지지 않도록하고 나사를 조입니다.
14 단계 ：
와이어를 배치하고 센서를 차단하지 마십시오.
STEP15 ：
트리거에 충분한 회전 각도가 있는지 확인하기 위해 다른 부품을 원래 위치로 되돌려 놓으십시오. 그렇지 않으면 녹색 원의 부품을 수정해야합니다.
STEP16 ：
회로 보드가 트리거 회전에 영향을 미치지 않도록하십시오. 그렇지 않으면 녹색 원의 부품을 수정해야합니다.
알아채다(보여진 바와 같이):
이런 종류의 방아쇠의 간격이 너무 커서 검은 테이프로 덮어야합니다.
17 단계 ：
정렬 후 DTU 상단 보드를 바닥에 누르지 않고 부드럽게 삽입하십시오.
단계 18 ：
두 개의 고무 패드를 모양에서 짜지 않도록주의하십시오.
19 단계 ：
기어 박스를 닫고 모든 나사를 조입니다.
