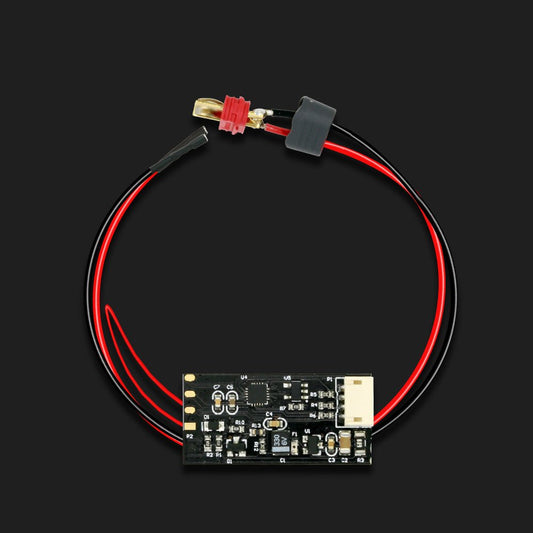

T238 Digital Trigger Unit for G&G
Description: Apollo is a programmable MOSFET which is specially designed for G&G AIRSOFT replica. With high speed processor and 2 high power MOSFET chips, this system has many individualized programmable...
T238 Digital Trigger Unit for G&G
Description: Apollo is a programmable MOSFET which is specially designed for G&G AIRSOFT replica. With high speed processor and 2 high power MOSFET chips, this system has many individualized programmable...
V3ギアボックス用のデジタルトリガーユニット2.0 Bluetoothバージョンをインストール...
インストール手順 1.断熱用の緑色の領域に取り付けられた透明なステッカーを渡します。 2.これらの2つのシリコンガスケットは、接続されたパーツキットに背面接着剤で見つけます。 3.背面の黄色の紙を取り外します。 4. DTUのトップボードのピンヘッダーに貼り付けます。 5.ガスケットを底に押し込み、ピンを通過させます。 6.シリコムパッドがTheuperと低いボードに対してだけでなく、落ちないことを確認してください。 7.白い部分はシェルよりも少し厚いもので、回路基板との干渉を防ぐために、シェルの厚さと同じ厚さに遮断されます。 8.この部分を約1mmで切り取り、回路基板を妨害せず、安全機能はまだ機能します。 9.DTUトップボードを上げてテストして、干渉がないことを確認します。 10.ギアボックスのすべての内部部品を削除し、図に示す位置にDTUボトムボードをインストールします。DTUをインストールする前に、ギアボックスをシムすることをお勧めします。 トリガーコンポーネントをインストールするときは、これらの2つの検出switvhesを必ず観察して、それらを押しつぶさないでください！ 11.ワイヤーを配ってから、セクターギアを取り付けます。 12.トップボードのピンとボトムボードのソケットを注意深く整列させます。アラインメントの後、ピンをゆっくりとゆっくりと押し込んで、シリコンパッドを変形させるために下部にしっかりと押してはいけません。ギアボックスが閉じられると、シリコンパッドが変形して、ギアボックスの内部空間に自動的に適応します。 13.Gearboc内に他の部品を元の位置に戻すと、レバーとメカニカルトリガースイッチをインストールする必要はありません。 トリガーコンポーネントをインストールするときは、これらの2つの拘禁スウィッチャを観察し、それらを押しつぶさないでください！（矢印ポインティング） 14.エラーがない場合は、ウェーブボックスを閉じてネジを締めます。 15.図に示されているように、DTUと下の回路基板は、上下の内側の表面と下部へのコルスでなければなりません。 16.ブラスタータイプに応じてワイヤーを配線します。 トリガーが底部に引っ張られると、図の緑色の線に示すように、スライダーの角度が回路基板の輪郭線の近くにある必要があります。そうしないと、トリガースロットを拡張する必要があります。 トリガースライダーシャフトにガスケットを適切に置いて、スライダーと下部ギアボックスの間にギャップがないことを確認して、光の漏れを防ぎます。緑の矢印と図のギアボックスの間にギャップがある場合は、ガスケットを配置することをお勧めします。 セレクタープレートの外側にステッカーを貼り付けて、セレクタープレートがフルオートの位置にスライドするときにフルオートのセンサーを覆うことができることを確認します（G36はフルオートの位置であり、AK47はセミオートの位置です） 、そして、フルオートのセンサーは、セミオートの位置にスライドするときに覆われていません（G36は半自動位置であり、AK47はフルオートの位置です）。セレクターの近くのギアボックスとセレクタープレートの表面は、主に黒と暗いものであることをお勧めします。 ステッカーの特定の位置は、主に実際の状況に基づいており、フルオートとセミオートの正確な位置を確保するために繰り返し調整する必要があります。
V3ギアボックス用のデジタルトリガーユニット2.0 Bluetoothバージョンをインストール...
インストール手順 1.断熱用の緑色の領域に取り付けられた透明なステッカーを渡します。 2.これらの2つのシリコンガスケットは、接続されたパーツキットに背面接着剤で見つけます。 3.背面の黄色の紙を取り外します。 4. DTUのトップボードのピンヘッダーに貼り付けます。 5.ガスケットを底に押し込み、ピンを通過させます。 6.シリコムパッドがTheuperと低いボードに対してだけでなく、落ちないことを確認してください。 7.白い部分はシェルよりも少し厚いもので、回路基板との干渉を防ぐために、シェルの厚さと同じ厚さに遮断されます。 8.この部分を約1mmで切り取り、回路基板を妨害せず、安全機能はまだ機能します。 9.DTUトップボードを上げてテストして、干渉がないことを確認します。 10.ギアボックスのすべての内部部品を削除し、図に示す位置にDTUボトムボードをインストールします。DTUをインストールする前に、ギアボックスをシムすることをお勧めします。 トリガーコンポーネントをインストールするときは、これらの2つの検出switvhesを必ず観察して、それらを押しつぶさないでください！ 11.ワイヤーを配ってから、セクターギアを取り付けます。 12.トップボードのピンとボトムボードのソケットを注意深く整列させます。アラインメントの後、ピンをゆっくりとゆっくりと押し込んで、シリコンパッドを変形させるために下部にしっかりと押してはいけません。ギアボックスが閉じられると、シリコンパッドが変形して、ギアボックスの内部空間に自動的に適応します。 13.Gearboc内に他の部品を元の位置に戻すと、レバーとメカニカルトリガースイッチをインストールする必要はありません。 トリガーコンポーネントをインストールするときは、これらの2つの拘禁スウィッチャを観察し、それらを押しつぶさないでください！（矢印ポインティング） 14.エラーがない場合は、ウェーブボックスを閉じてネジを締めます。 15.図に示されているように、DTUと下の回路基板は、上下の内側の表面と下部へのコルスでなければなりません。 16.ブラスタータイプに応じてワイヤーを配線します。 トリガーが底部に引っ張られると、図の緑色の線に示すように、スライダーの角度が回路基板の輪郭線の近くにある必要があります。そうしないと、トリガースロットを拡張する必要があります。 トリガースライダーシャフトにガスケットを適切に置いて、スライダーと下部ギアボックスの間にギャップがないことを確認して、光の漏れを防ぎます。緑の矢印と図のギアボックスの間にギャップがある場合は、ガスケットを配置することをお勧めします。 セレクタープレートの外側にステッカーを貼り付けて、セレクタープレートがフルオートの位置にスライドするときにフルオートのセンサーを覆うことができることを確認します（G36はフルオートの位置であり、AK47はセミオートの位置です） 、そして、フルオートのセンサーは、セミオートの位置にスライドするときに覆われていません（G36は半自動位置であり、AK47はフルオートの位置です）。セレクターの近くのギアボックスとセレクタープレートの表面は、主に黒と暗いものであることをお勧めします。 ステッカーの特定の位置は、主に実際の状況に基づいており、フルオートとセミオートの正確な位置を確保するために繰り返し調整する必要があります。

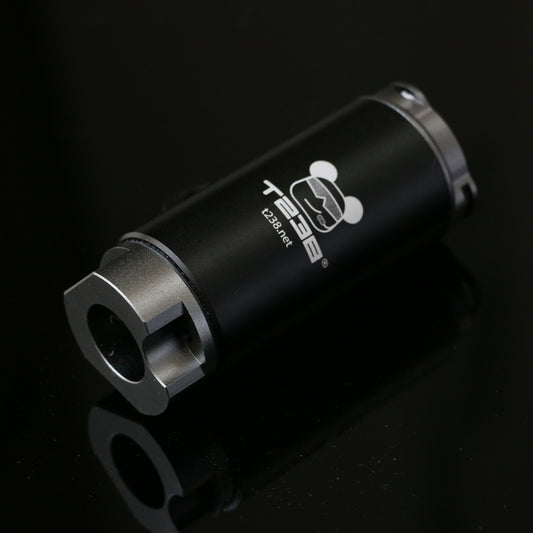

T238トレーサーユニットバージョンマニュアル
T238トレーサーユニットマニュアル 説明 T238 Tracerユニットは、BB/NERF DART/GEL BALLブラスター用に設計されており、BB/NERF DART/GELボールが暗闇で輝くことができるブラスターにアタッチされます。ショットの飛行経路を見るには、特別なトレーサーBBS/nerfダーツ/ジェルボールが必要です。 主な特徴 寸法：長さ92mm、外径38mm、内径14mm 重量：120g インターフェイス：19mm（14 ccwアダプターと19mm〜16mmアダプター） 機能：Tracer BBS/NERF DARTS/GEL BALLS充電、銃撃シミュレーション、20分間のタイムアウト自動シャットダウン、低バッテリー自動シャットダウン サポートされた火災率：マックス。 50rps サポートされている発射体タイプ：6〜14の外径の球状発射体および円筒形の発射体 バッテリー：450mAh、最大持久力25000ラウンド、マイクロUSBケーブルで充電 充電 シェルをねじ込み、USBケーブルを接続します。赤いLEDは充電時に点灯し、いっぱいになると消えます。 関数 関数 手術 反応 1. Tracer BBS/NERF DARTS/GEL...
T238トレーサーユニットバージョンマニュアル
T238トレーサーユニットマニュアル 説明 T238 Tracerユニットは、BB/NERF DART/GEL BALLブラスター用に設計されており、BB/NERF DART/GELボールが暗闇で輝くことができるブラスターにアタッチされます。ショットの飛行経路を見るには、特別なトレーサーBBS/nerfダーツ/ジェルボールが必要です。 主な特徴 寸法：長さ92mm、外径38mm、内径14mm 重量：120g インターフェイス：19mm（14 ccwアダプターと19mm〜16mmアダプター） 機能：Tracer BBS/NERF DARTS/GEL BALLS充電、銃撃シミュレーション、20分間のタイムアウト自動シャットダウン、低バッテリー自動シャットダウン サポートされた火災率：マックス。 50rps サポートされている発射体タイプ：6〜14の外径の球状発射体および円筒形の発射体 バッテリー：450mAh、最大持久力25000ラウンド、マイクロUSBケーブルで充電 充電 シェルをねじ込み、USBケーブルを接続します。赤いLEDは充電時に点灯し、いっぱいになると消えます。 関数 関数 手術 反応 1. Tracer BBS/NERF DARTS/GEL...

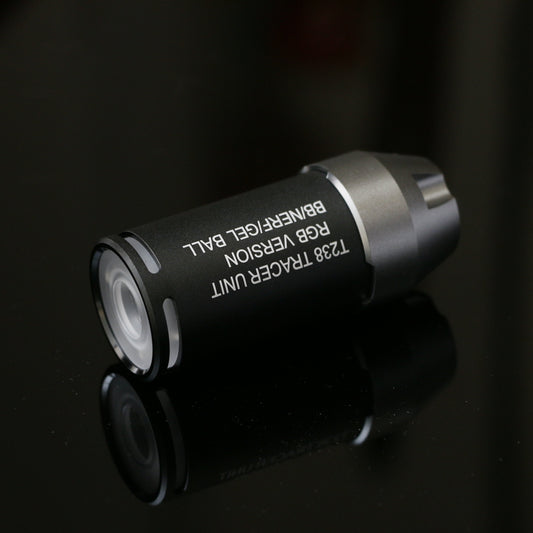

T238トレーサーユニットRGBバージョンマニュアル
説明 T238 Tracerユニットは、BB/NERF DART/GEL BALLブラスター用に設計されており、BB/NERF DART/GELボールが暗闇で輝くことができるブラスターにアタッチされます。ショットの飛行経路を見るには、特別なトレーサーBBS/nerfダーツ/ジェルボールが必要です。 RGBバージョンを使用する場合、特別な弾丸の助けなしに銃声効果の虹色が表示されます。 主な特徴 寸法：長さ85mm、外径35mm、内径14mm重量：90gインターフェイス：19mm（14 ccwアダプターと19mm〜16mmアダプター）機能：レインボートレーサーモード、ダイナミックガンファイアカラー、トレーサーBBS/NERFダーツ/ゲルボールの充電、調整可能な銃撃色、20分間のタイムアウトオートマチックシャットダウン、低バッテリー自動シャットダウンサポートされた火災率：マックス。 50rpsサポートされている発射体タイプ：6〜14の外径の球状発射体および円筒形の発射体バッテリー：760mah、最大持久力40000ラウンド、マイクロUSBケーブルで充電。 充電 シェルをねじ込み、USBケーブルを接続します。赤いLEDは充電時に点灯し、いっぱいになると消えます。 関数 関数 手術 反応 電源を入れて、虹の軌道モードに入ります 一度押して電源を入れて、虹色の軌道モードに入り、シャットダウン状態のときに弾丸充電機能をオンにします RGB LEDとUV LEDは一度点滅します ダイナミックな銃撃色 レインボー軌道モードに入った後、一度押してダイナミックな銃撃モードに切り替えます RGB LEDとUV LEDは2回点滅します 赤い銃撃色 動的な銃撃色モードに入った後、1を簡単に押して赤い銃撃色モードに切り替えます Red...
T238トレーサーユニットRGBバージョンマニュアル
説明 T238 Tracerユニットは、BB/NERF DART/GEL BALLブラスター用に設計されており、BB/NERF DART/GELボールが暗闇で輝くことができるブラスターにアタッチされます。ショットの飛行経路を見るには、特別なトレーサーBBS/nerfダーツ/ジェルボールが必要です。 RGBバージョンを使用する場合、特別な弾丸の助けなしに銃声効果の虹色が表示されます。 主な特徴 寸法：長さ85mm、外径35mm、内径14mm重量：90gインターフェイス：19mm（14 ccwアダプターと19mm〜16mmアダプター）機能：レインボートレーサーモード、ダイナミックガンファイアカラー、トレーサーBBS/NERFダーツ/ゲルボールの充電、調整可能な銃撃色、20分間のタイムアウトオートマチックシャットダウン、低バッテリー自動シャットダウンサポートされた火災率：マックス。 50rpsサポートされている発射体タイプ：6〜14の外径の球状発射体および円筒形の発射体バッテリー：760mah、最大持久力40000ラウンド、マイクロUSBケーブルで充電。 充電 シェルをねじ込み、USBケーブルを接続します。赤いLEDは充電時に点灯し、いっぱいになると消えます。 関数 関数 手術 反応 電源を入れて、虹の軌道モードに入ります 一度押して電源を入れて、虹色の軌道モードに入り、シャットダウン状態のときに弾丸充電機能をオンにします RGB LEDとUV LEDは一度点滅します ダイナミックな銃撃色 レインボー軌道モードに入った後、一度押してダイナミックな銃撃モードに切り替えます RGB LEDとUV LEDは2回点滅します 赤い銃撃色 動的な銃撃色モードに入った後、1を簡単に押して赤い銃撃色モードに切り替えます Red...

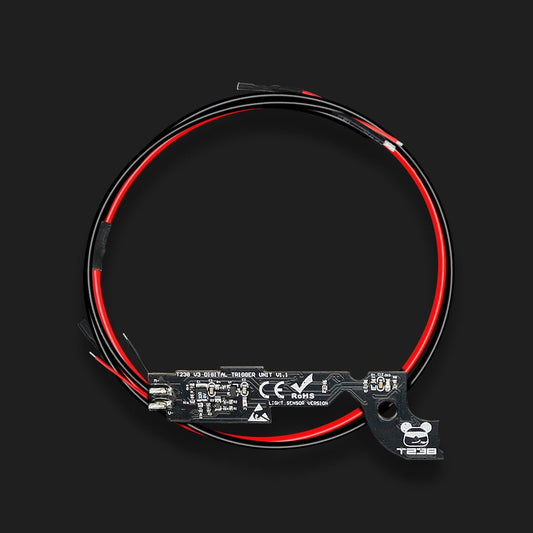

V3ギアボックスのデジタルトリガーユニットライトセンサーバージョンをインストールする方法？
インストール手順 1.セクターのギアをきれいにするためにアルコールパッドを使用します 2.セクターギアの底面にあるギア用のステッカーをattachする（そのうちの1つは9：1ギアセット用です。残りの3つのステッカーは18：1、13：1、16：1ギアセット用です） 3.ギアセンサーの表面がきれいで、ギアセンサーが不明瞭でないことを確認してください。 4.インストールする前に、最初にギアボックスをシムしてください。ステッカーがSpurギアによって干渉されないことを確認してください。 5.別名ギアボックスの構造が異なるため、緑色の箱で丸で囲まれた上げられた部品はカットする必要があります 6.変更後のAKAギアボックス。 7.追加では、トリガーの最大回転角度では、GearboxのTriggerセンサーに到達するのに十分ではありません。トリガーの制限を変更する必要があります。緑色のボックスで丸で囲まれた部品を切り、トリガーのスロットを伸ばします。 8.グリーンラインは、変更前のトリガーの制限であり、赤い線は変更後のトリガーの制限です。 9.他のブランドのGearbox V3の場合、インストール前に変更する必要はありません。 10. DTU V3をギアボックスに配置し、ネジを締める前に、ネジの穴に取り付けられた断熱洗浄機を置きます。 11.残りの部品をギアボックスに取り付けます。注意、トリガーの移動要素の材料は透明であってはなりません。そうしないと、黒を塗る必要があります。そうしないと、不透明なものに変更する必要があります。トリガーが最後まで引っ張られている間、トランスミッターによって放出されるIR信号を受信機にブロックする必要があります。 12.トリガーが最後まで引っ張られたとき。要素の角度は、下の写真に示されている緑色の線のように、回路基板の輪郭をたどる必要があります。それ以外の場合、トリガーのスロットをさらに拡張する必要があります。13.この移動要素のアクセルにシムを適切に配置して、光が漏れている場合に、それと左のギアボックスシェルの間にギャップがないことを確認します。緑の矢印が示すように。 14.セレクタープレートの外側にあるセレクター用のステッカーをattachするには、セレクタープレートが「自動」位置にあるときにセレクターセンサーを覆うことができることを確認してください。G36の場合は「自動」です。 '。次に、セレクタープレートを「セミ」位置にスライドさせます（G36の場合、「セミ」です。AKの場合、「自動」です）。ステッカーは、この位置でセレクターセンサーをカバーしてはなりません。セレクタープレートとセレクタープレートの周りのギアボックスの表面の色は、黒または他の暗い色でなければならないことをお勧めします。そうでなければ、それらを黒く塗ります。 ステッカーの特定の位置は、メーカーのギアボックスでは異なります。セレクターが貴重で明確になるまで、数回調整する必要があります。 >>クリックして
V3ギアボックスのデジタルトリガーユニットライトセンサーバージョンをインストールする方法？
インストール手順 1.セクターのギアをきれいにするためにアルコールパッドを使用します 2.セクターギアの底面にあるギア用のステッカーをattachする（そのうちの1つは9：1ギアセット用です。残りの3つのステッカーは18：1、13：1、16：1ギアセット用です） 3.ギアセンサーの表面がきれいで、ギアセンサーが不明瞭でないことを確認してください。 4.インストールする前に、最初にギアボックスをシムしてください。ステッカーがSpurギアによって干渉されないことを確認してください。 5.別名ギアボックスの構造が異なるため、緑色の箱で丸で囲まれた上げられた部品はカットする必要があります 6.変更後のAKAギアボックス。 7.追加では、トリガーの最大回転角度では、GearboxのTriggerセンサーに到達するのに十分ではありません。トリガーの制限を変更する必要があります。緑色のボックスで丸で囲まれた部品を切り、トリガーのスロットを伸ばします。 8.グリーンラインは、変更前のトリガーの制限であり、赤い線は変更後のトリガーの制限です。 9.他のブランドのGearbox V3の場合、インストール前に変更する必要はありません。 10. DTU V3をギアボックスに配置し、ネジを締める前に、ネジの穴に取り付けられた断熱洗浄機を置きます。 11.残りの部品をギアボックスに取り付けます。注意、トリガーの移動要素の材料は透明であってはなりません。そうしないと、黒を塗る必要があります。そうしないと、不透明なものに変更する必要があります。トリガーが最後まで引っ張られている間、トランスミッターによって放出されるIR信号を受信機にブロックする必要があります。 12.トリガーが最後まで引っ張られたとき。要素の角度は、下の写真に示されている緑色の線のように、回路基板の輪郭をたどる必要があります。それ以外の場合、トリガーのスロットをさらに拡張する必要があります。13.この移動要素のアクセルにシムを適切に配置して、光が漏れている場合に、それと左のギアボックスシェルの間にギャップがないことを確認します。緑の矢印が示すように。 14.セレクタープレートの外側にあるセレクター用のステッカーをattachするには、セレクタープレートが「自動」位置にあるときにセレクターセンサーを覆うことができることを確認してください。G36の場合は「自動」です。 '。次に、セレクタープレートを「セミ」位置にスライドさせます（G36の場合、「セミ」です。AKの場合、「自動」です）。ステッカーは、この位置でセレクターセンサーをカバーしてはなりません。セレクタープレートとセレクタープレートの周りのギアボックスの表面の色は、黒または他の暗い色でなければならないことをお勧めします。そうでなければ、それらを黒く塗ります。 ステッカーの特定の位置は、メーカーのギアボックスでは異なります。セレクターが貴重で明確になるまで、数回調整する必要があります。 >>クリックして

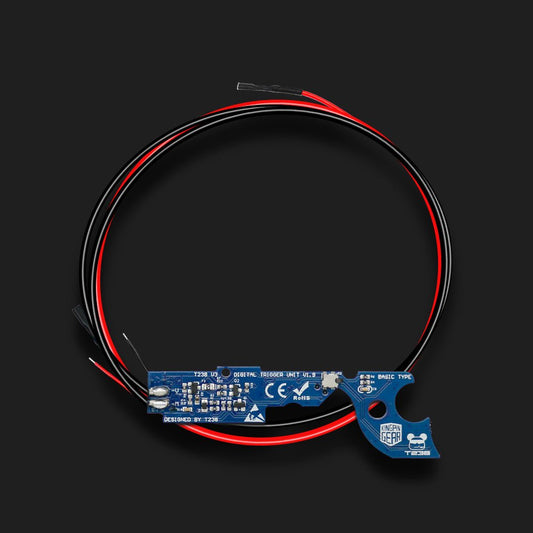

V3ギアボックスマニュアル用のT238 V1.9バージョン
T238デジタルトリガーユニットv3-1.9 （過熱保護と自動ロード付き） 警告： このアップグレードキットは、自動電気銃を完全に分解して組み立てることができるプロのエアソフト/ゲルボールブラスタープレーヤー向けに設計されています。すべてのギアボックスとの互換性は保証されていませんが、より大きな変更を加えることなく、標準または一般的なブランドギアボックスv3に適合できます。製品をインストールするには、関連するツールとスキルが必要です。 注意： インストール中に検出スイッチを保護します。トリガーが検出スイッチを破壊した場合に備えて、インストールを終了する前にトリガーを引かないでください。 モーターのポジティブとネガティブに注意してください、逆にしないでください。 ギアボックス、モーター、グリップは、インストールを完了する前に機能的ではありません。最初はインストールを終了してください。 M150よりも小さいスプリングを使用してください。 ギアボックスをきれいに保ち、LED D5、D6をきれいに保ちます。 説明： T238デジタルトリガーユニットは、AirSoftおよびGel BallバージョンのギアボックスV3用に特別に設計されたプログラム可能なMOSFETです。高速プロセッサと2つの高出力MOSFETチップを備えたこのシステムには、バイナリトリガー、ゲルボールマガジンの自動荷重機能、熱保護に関する多くの機能があります。また、ギアボックスブロックアップ保護の機能もあります。ギアボックスの安定性、射撃速度、応答速度を効果的に改善できます。モジュールは、最大11.1Vバッテリーを使用します。はんだ付けと配線が必要です。 主なパラメーター: サイズ：100*23*5mm 動作電圧：7.4-11.1V アクティブなブレイクテクノロジー ギア検出に光学センサーを使用します バイナリトリガーシュートモード 過熱保護 最大イングラッシュ電流は300a、最大ブレーキ電流は100aです さまざまな標準ギアボックスV3と互換性があります 機能: バイナリトリガー。セレクターを半自動位置に置き、トリガーを3秒間引っ張って保持すると、セミオート関数がバイナリトリガー撮影モードに変更されます。 ブロックアップ保護。 GearBoxBlock-Upが発生したら、システムは動作を停止し、細長い「ビープ音」を放出します。 自動ロード機能は、雑誌を変更すると、雑誌モーターが0.5秒間自動的に実行される場合、モーター内のゲルボールブラスターマガジン用に設計されています。 このモジュールは、火速度を上げることができ、シングルショットの安定性とバッテリーの耐久性が高くなります。...
V3ギアボックスマニュアル用のT238 V1.9バージョン
T238デジタルトリガーユニットv3-1.9 （過熱保護と自動ロード付き） 警告： このアップグレードキットは、自動電気銃を完全に分解して組み立てることができるプロのエアソフト/ゲルボールブラスタープレーヤー向けに設計されています。すべてのギアボックスとの互換性は保証されていませんが、より大きな変更を加えることなく、標準または一般的なブランドギアボックスv3に適合できます。製品をインストールするには、関連するツールとスキルが必要です。 注意： インストール中に検出スイッチを保護します。トリガーが検出スイッチを破壊した場合に備えて、インストールを終了する前にトリガーを引かないでください。 モーターのポジティブとネガティブに注意してください、逆にしないでください。 ギアボックス、モーター、グリップは、インストールを完了する前に機能的ではありません。最初はインストールを終了してください。 M150よりも小さいスプリングを使用してください。 ギアボックスをきれいに保ち、LED D5、D6をきれいに保ちます。 説明： T238デジタルトリガーユニットは、AirSoftおよびGel BallバージョンのギアボックスV3用に特別に設計されたプログラム可能なMOSFETです。高速プロセッサと2つの高出力MOSFETチップを備えたこのシステムには、バイナリトリガー、ゲルボールマガジンの自動荷重機能、熱保護に関する多くの機能があります。また、ギアボックスブロックアップ保護の機能もあります。ギアボックスの安定性、射撃速度、応答速度を効果的に改善できます。モジュールは、最大11.1Vバッテリーを使用します。はんだ付けと配線が必要です。 主なパラメーター: サイズ：100*23*5mm 動作電圧：7.4-11.1V アクティブなブレイクテクノロジー ギア検出に光学センサーを使用します バイナリトリガーシュートモード 過熱保護 最大イングラッシュ電流は300a、最大ブレーキ電流は100aです さまざまな標準ギアボックスV3と互換性があります 機能: バイナリトリガー。セレクターを半自動位置に置き、トリガーを3秒間引っ張って保持すると、セミオート関数がバイナリトリガー撮影モードに変更されます。 ブロックアップ保護。 GearBoxBlock-Upが発生したら、システムは動作を停止し、細長い「ビープ音」を放出します。 自動ロード機能は、雑誌を変更すると、雑誌モーターが0.5秒間自動的に実行される場合、モーター内のゲルボールブラスターマガジン用に設計されています。 このモジュールは、火速度を上げることができ、シングルショットの安定性とバッテリーの耐久性が高くなります。...
